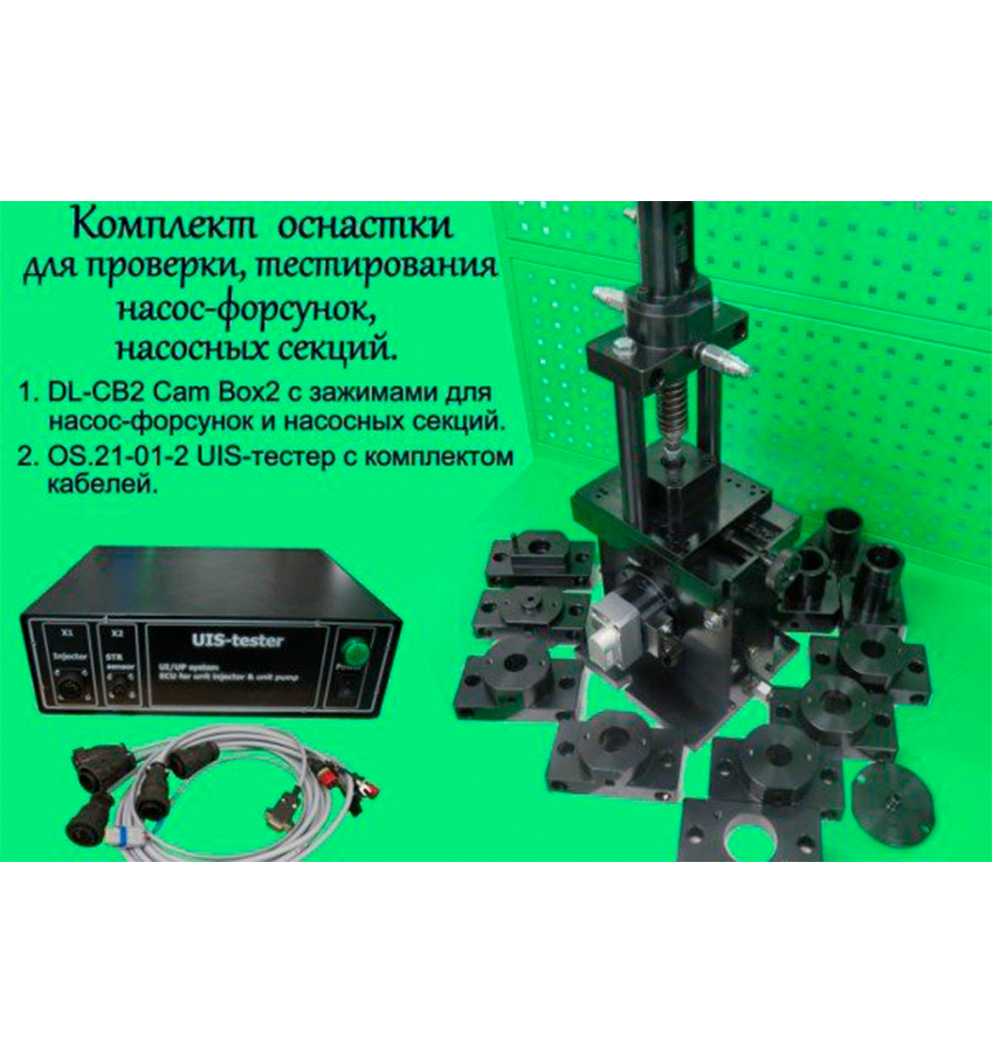

Оборудование СAM-BOX2 MASTER включает в себя 2 части:
1. CAM-BOX2 MECHANIC механическую часть,
2. OS 21-01 электронную чась, «UIS-Tester.V6»
CAM-BOX2 устанавливается на стенде стандарта 125мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки.
CAM-BOX2 в базовой комплектации позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. Для тестирования других насос-форсунок и одиночных насосов применяются другие зажимы-адаптеры, которые можно заказать отдельно.
Комплект СAM-BOX2 MASTER предназначен для испытаний и регулировки насос-форсунок (UI) и насосных секций (UP) при проведении их ремонта и техническом обслуживании.
Комплекс может быть использован для проверки топливной аппаратуры дизельных двигателей легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых автомобилей, автобусов, грузовых автомобилей и сельскохозяйственных тракторов.
Комплекс СAM-BOX2 MASTER позволяет тестировать следующие типы насос-форсунок и одиночных насосов :
• Bosch UIS PDE – насос-форсунки грузовых автомобилей Scania, Iveco, Volvo, а также судовых, промышленных и других двигателей этих производителей.
• Bosch UIS PDE — насос-форсунки легковых автомобилей Audi,VW, Land Rover.
• Delphi EUI E1 — насос-форсунки грузовых автомобилей Volvo, Renault, а также судовых, промышленных и других двигателей этих производителей.
• Delphi EUI E3 — насос-форсунки грузовых автомобилей Volvo, Renault, а также судовых, промышленных и других двигателей этих производителей.
• Delphi EUP — насос-форсунки грузовых автомобилей DAF.
• Lucas A-type — насос-форсунки (Ч-образные) грузовых автомобилей Volvo, а также судовых и промышленных двигателей Volvo.
• Предусмотрена возможность проверки насос-форсунок американских производителей Cummins,
Caterpillar, Detroit , а также системы впрыска HPI.
Комплекты поставки
КОМПЛЕКТ ПОСТАВКИ К ЭЛЕКТРОННОЙ ЧАСТИ «UIS-Tester.V6»
- «UIS-Tester.V6″электронная чась, СAM-BOX2 MASTER
- Кабель питания 220В.(1шт.)
- Кабель-переходник к форсунке Bosch универсальный (1 шт.)
- Кабель-переходник к форсунке DelphiE3 4-х контактной (1 шт.)
- Кабель-переходник для форсунок DelphiE3 4-х контактных второго типа (1 шт.)
- Кабель-переходник к форсунке Delphi 2-х контактной (1 шт.)
- Кабель-переходник к форсунке VW (1 шт.)
- Кабель-переходник подключения к индуктивному датчику оборотов (1 шт.)
- Кабель-переходник подключения датчику угла (энкодеру) (1 шт.)
- Программа управления ARMD с тест-планами (1 шт.)
КОМПЛЕКТ ПОСТАВКИ МЕХАНИЧЕСКОЙ ЧАСТИ СAM-BOX2 MASTER
- CAM-BOX2 MECHANIC CB20001(1 шт.)
- DL-CB20124 Зажим-адаптер №0124 для насос-ф-нок VolvoFH12,Iveco,Bosch(1 шт.)
- DL-CB20123 Зажим-переходник №0123 для секций ПЛД НФ №0129,133,144(1 шт.)
- DL-CB20100 Зажим-переходник №0100 для установки индикаторной головки(1 шт.)
- DL-CB230010Кронштейн насадки распылителя (1 шт.)
- Болт М10,L= 106мм, болт М10,L= 55мм для кроншт. насадки расп(1 к-т)
- DL-CB230012 Насадка на распылитель Ø 9мм (1 шт.)
- DL-СВ2 30022 Скоба-фиксатор форсунки (1 шт.)
- DL-CB230046, CB230047, CB230048,CB230049 уплотнительные шайбы распылителя(1 к-т)
- DL-CB230013 Фиксатор положения хода кулачка и положения ВМТ и НМТ кулачка (3 шт.)
- DL-CB230084 Втулка дистанционная H=7 Ø 20 для установки легк. НФ (2 шт.)
- DL-CB230109 Винт-толкатель для насос-форсунки сферический (1 шт.)
- DL-CB230134 Винт-толкатель для насос-форсунки сферический короткий (1 шт.)
- DL-CB230135 Винт-толкатель для насос-форсунки внутренний (1 шт.)
- DL-CB230043 Винт-толкатель с гайкой для насосных секций М12х1,25(1 шт.)
- DL-CB250001 Калибр регулируемый для установки преднатяга насос-форсунки(1 шт.)
- Шланг подвода давления к насос-форсунке Ø 10х100мм (1 шт.)
- Шланг обратного слива от насос-форсунки Ø 10х100мм (1 шт.)
- Штуцер Banjo M14х1,5 (2 шт.)
- Болт Banjo M14х1,5 (1 шт.)
- Обратный клапан М14мм 2,5 бар (1 шт.)
- Прокладка резино-металлическая Ø М14(4 шт.)
- DL-34-RWN06x04 Трубка тефлоновая Ø 6мм х 1500мм.(1 шт.)
- DL-PG Пеногаситель (1 шт.)
- DL-34-RL020602 Фитинг для пеногасителя (быстрый переходник) Ø 6мм х 1/4 » (1 шт.)
- Компенсационная пружина (красная L=76мм) для хода плунжера на 10-12мм (1 шт.)
- DL-CB230169 Толкатель для компенсационной пружины (красной L=76мм) (1 шт.)
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ К МЕХАНИЧЕСКОЙ ЧАСТИ СAM-BOX2 MASTER
- MU Муфта-переходник к стенду с выступами для быстрого зажима
- DL-CB2 50036 KIT Датчик впрыска
- D-1680750120 Тестовая форсунка для тестирования секций PLD
- D-1688901118 Трубка к тестовой форсунке
- DL-CB230016 Муфта фланцевая для CAM BOX2 с 4мя отверстиями М10х1
- DL-CB20125KIT Комплект для проверки и испытаний насос-форсунок Caterpillar C12
- DL-CB20126KIT Комплект для проверки и испытаний насос-форсунок Caterpillar C15
- DL-CB20127 Зажим для PLD Detroit (Bosch)
- DL-CB20128 Зажим для НФ Iveco Iveco 7,8 L(0414700002, 0414700003, 0414700004, 0414700005, 0414700006)
- DL-CB20129 Зажим для НФ MB Actros
- DL-CB20130 Зажим для форсунок Bosch 0414700002, 0414703005, 0414703007
- DL-CB20131 Зажим для форсунок Bosch UD Nissan (0414700002, 0414701023, 0414701024, 0414701033, 0414701034)
- DL-CB20133 Зажим для НФ MB Atego
- DL-CB20136 Зажим для НФ Land Rover-Discovery (Delphi)
- DL-CB20137 Зажим для НФ Caterpillar L10
- DL-CB20138KIT Комплект для проверки и испытаний насос — форсунок Detroit 5234770-5235580
- DL-CB20139KIT Комплект для проверки и испытаний насос — форсунок Cummins 4DEC01L 4061851
- DL-CB20144 Зажим для НФ DAF,MAK,Renault
- DL-CB20145 Зажим для НФ Delphi
- DL-CB20146 Зажим для НФ Caterpillar L15
- DL-CB20140 Зажим для НФ Scania
- DL-CB20148 Зажим для НФ VolvoFH12,DelphiE3
- DL-CB20149 Зажим для НФ Bosch( 0414703004, 0414703007, 0414703008, 0414703009, 0414703013)
- DL-CB20151 Зажим для НФ Audi / VW 1.9
- DL-CB20152 Зажим для НФ Audi / VW 2.0
- DL-CB20153KIT Комплект для проверки и испытаний насос — форсунок Bosch 0414703003
- DL-CB20154KIT Комплект для проверки и испытаний насос-форсунок Cummins HPI
- DL-CB20155 Зажим для НФ John Deere Delphi E1
- DL-CB250037 Датчик впрыска для насос-форсунок Cummins HPI
- Штуцер для зажима-адаптера М14х1,5х1/4″ UNI30035
- D-25-FN72-04 Быстрый переходник «папа» гидравлический Ø 1/4″
- 34-K2-212D Быстрый переходник «мама» для шланга гидравлический Ø 1/4″
- Прокладка резино-металлическая Ø М14
- Прокладка резино-металлическая Ø 1/4″
