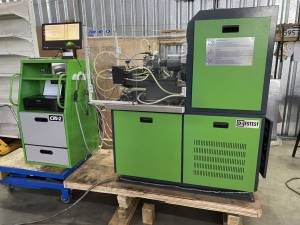

Испытательный стенд CRi-2 позволяет производить проверку:
- Инжекторов системы Common Rail производителей Bosch, Delphi, Denso, Siemens, AZPI, Cummins, Caterpillar, с давлением до 2200 бар Электронная весовая система измерения, вывод отчета на печать.
- ТНВД систем Common Rail. Система измерения электронный расходомер, вывод отчета на печать.
- Механических ТНВД импортного и советского производства, система измерения мензурочная.
Особенности стенда (Система CR):
- Присвоение кодов коррекции Delphi (C2I, C3i), Denso (QR), Bosch (IMA, ISA), Siemens (IIC) — Дополнительная опция, см раздел Кодирование.
- Проверка 1 инжектора Common rail (По заказу можно сделать 2 либо 4).
- Встроенные тест планы от производителей по ТНВД и форсункам систем Common Rail.
- Автоматическая безмензурочная система измерения.
- Блок управления ПОТОК CR-2
- Безмензурочный блок ПОТОК FM2
- Безмензурочный блок ПОТОК PF
- Непрерывное измерение объема по двум каналам одновременно. (Подача, обратный слив).
- Создание новых тест планов и «таргетов» новых инжекторов, создание тест планов для ТНВД CR
- Печать протокола проверки инжектора и ТНВД CR
- Вывод осциллограмм давления, налива
- Автоматическое обновление ПО и базы тест планов через интернет (Бесплатно).
- Защитный экран
- Универсальный стапель (Нет необходимости в дополнительных адаптерах для инжекторов с боковым подводом)
- Цветной принтер в комплекте
Особенности стенда (Механические ТНВД):
В стенде нет традиционного блока управления. Всё управление происходит с ноутбука на подкатной стойке.
- Проверка равномерности подачи топлива секциями ТНВД.
- Встроенная вакуум-компрессорная установка
- Маслостанция для испытания ТНВД большой мощности.
- Источник питания 12В и 24В
- 12 секций для проверки с мензурочными колбами 45 и 150 мл.
В подкатной стойке находятся:
- Блок управления стендом
- Измерительный блок для замера подач инжекторов Common rail
- Цветной принтер
- Ноутбук с ПО
Таргетирование
Для кодирования инжекторов Denso и Delphi в базе данных стенда есть заводские «таргеты» на некоторые инжекторы. На остальные инжекторы необходимо создавать «таргеты», используя новый инжектор. Заводские «таргеты» также не являются гарантией успешного кодирования. Для получения точных результатов всегда создавайте «таргеты» используя новые инжекторы.
Более подробно про таргетирование можно прочитать здесь.
Бесплатное обучение
При покупке стенда мы проводим
2 недели обучения в виде практической
работы на таком же стенде
в нашем автосервисе в г. Красноярск.
Технические характеристики
- Мощность электродвигателя 15 кВт.
- Стендовый ТНВД Bosch CP3
- Максимальное давление 2200 Бар.
- Проверка одного инжектора CR.
- Проверка ТНВД CR
- Проверка механических ТНВД до 12 секций
- Маслостанция
- Управление частотой вращения электродвигателя.
- Частотный преобразователь Rextroth
- Управление нагревателем и охладителем тестовой жидкости в автоматическом либо ручном режиме.
- Накопитель давления с 2 регуляторами давления DRV Bosch
- Аппаратная и программная защита от перегрузки по току форсунок и регуляторов давления.
- Создание пользовательских тест планов для испытания форсунок.
- Активация электромагнита форсунки для измерения хода анкера.
- Отображение осциллограмм тока для электромагнитных форсунок и осциллограмм напряжения для пьезоэлектрических форсунок в режиме реального времени.
- Отображение графиков изменения давления и частоты вращения в режиме реального времени.
- Печать протокола проверки.
- Автоматическое обновление ПО и базы тест планов при наличии подключения к сети интернет (бесплатно).
- В комплект входит цветной струйный принтер, беспроводные клавиатура и мышь.
Комплектация
- Стенд испытательный 12PSDW150
- Подкатная стойка
- Ноутбук с ПО
- Измерительный блок ТНВД
- Измерительный блок для инжекторов
- Блок управления стендом
- ТНДВ Bosch CP3 в сборе со станиной и муфтой
- Накопитель давления в сборе с 2 регуляторами и 1 датчиком давления Bosch
- Универсальный стапель для инжекторов
- Топливоприемник для инжекторов
- Комплект переходников и трубок для подключения инжектора.
- Система фильтрации топлива
- Обновление системы охлаждения
- Комплект трубок и штуцеров
- Цветной принтер
- Защитный экран
Кодиривание
Кодирование Bosch — 500 Евро
Кодирование Denso — 750 Евро
Кодирование Delphi C2I — 750 Евро
Кодирование Delphi C3I — 750 Евро
Кодирование Siemens — 750 Евро
Цены на кодирование указаны без НДС.
c 05.08.2019 действует акция — 20% скидка на кодирование при покупки всех кодировок одновременно.
Функция кодирования активируется единовременно и не требует продления или последующей оплаты.
Вам отправляется файл, который вы прошиваете в программе стенда, тем самым активируется выбранная функция кодировки. При необходимости мы можем самостоятельно активировать кодировки через интернет.
