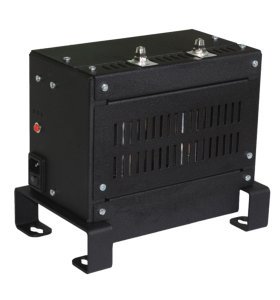

Безмензурочный блок измерения «Поток FM» предназначен для количественной оценки объемной производительности при проведении диагностических тестов дизельной топливной аппаратуры (CR форсунок, насос-форсунок и насосных секций) на стенде под управлением блока «Поток CR-2».Тип измерения — весовой.
Совместное использование Поток CR-2 и Поток FM позволяет осуществлять IMA кодирование Bosch, QR Denso, C2I, C3I Delphi, Siemens. (дополнительные платные опция).
Устройство обеспечивает:
— непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
— два режима измерения: измерение текущего потока, имитация мензурочного измерения;
— отсутствие жестких требований к чистоте тестовой жидкости;
— отсутствие жестких требований к температурной стабилизации тестовой жидкости в зоне измерения.
— непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
— два режима измерения: измерение текущего потока, имитация мензурочного измерения;
— отсутствие жестких требований к чистоте тестовой жидкости;
— отсутствие жестких требований к температурной стабилизации тестовой жидкости в зоне измерения.
Устройство выпускается в четырех исполнениях:
— «Поток FM-2» – с двумя измерительными каналами; 2000 Евро
— «Поток FM-4» – с четырьмя измерительными каналами; 2500 Евро
— «Поток FM-8» – с восемью измерительными каналами; 3000 Евро
— «Поток FM-2» – с двумя измерительными каналами; 2000 Евро
— «Поток FM-4» – с четырьмя измерительными каналами; 2500 Евро
— «Поток FM-8» – с восемью измерительными каналами; 3000 Евро
— «Поток FM-12» – с двенадцатью измерительными каналами. 3500 Евро
Характеристики
Таблица 1 — Технические характеристики устройства
|
НАИМЕНОВАНИЕ
|
ЗНАЧЕНИЕ
|
|---|---|
|
Количество одновременно работающих измерительных каналов:
— «Поток FM-2»
— «Поток FM-4»
— «Поток FM-8»
— «Поток FM-12»
|
2
4
8
12
|
|
Диапазон измерения потока жидкости, см3/мин
|
0,5 — 400,0
|
|
Дискретность измерения, см3/мин
|
0,1
|
|
Напряжение питания, В
|
~220 В ±10%
|
|
Потребляемая мощность, Вт, не более
|
35
|
|
Основная относительная погрешность измерения
|
диапазон 0,5…10 см3/мин — 5%
диапазон 10…50 см3/мин — 3%
диапазон 50 — 400 см3/мин — 1%
|
|
Габаритные размеры (опоры расположены под корпусом) LхBхH, мм:
|
|
|
— «Поток FM-2»
— «Поток FM-4»
— «Поток FM-8»
— «Поток FM-12»
|
254х160х233
382х160х233 445х185х228
605х185х228
|
|
Масса, кг, не более:
— «Поток FM-2»
— «Поток FM-4»
— «Поток FM-8»
— «Поток FM-12»
|
4,7
7,5
10,0
12,5
|
Комплект поставки
Таблица 2 — Комплект поставки безмензурочного блока измерения «Поток FM»
|
НАИМЕНОВАНИЕ
|
КОЛИЧЕСТВО, ШТ.
|
|---|---|
|
Безмензурочный блок измерения «Поток FM»
|
1
|
|
Информационный кабель
|
1
|
|
Кабель питания 220 В
|
1
|
|
Руководство по эксплуатации
|
1
|
